Un tour , pour faire sêcher les leurres

Message par JEAN MI le Mar 22 Mai - 17:27

Bonjour à tous ,


Ayant quelques jours de repos,(il y a de cela quelques temps déjà )j'en ai profité pour réaliser un tour pour faire sécher les leurres , car comme chacun le sait (ou ne le sait pas ) le vernis époxy est très liquide, et lorsqu'il est appliqué sur les leurres, il coule .

Pour éviter ce genre de désagrément , il faut que les leurres puissent tourner sur eux même afin que la force centrifuge du à la rotation des leurres , permette au vernis de ne pas couler, et d'éviter des sur-épaisseurs.

La vitesse de rotation du tour, n'a pas besoin d'être très élevée, selon le moteur que vous utilisez, il est possible d'augmenter ou de diminuer cette vitesse à vos besoins , grâce à quelques engrenages

Je vais , par ces quelques propos et photos, vous expliquer comment j'ai procédé, pour réaliser le tour, en espérant que cela puisse vous servir d'exemple si vous désirez en fabriquer un.

Toutes les idées, les inventions , les astuces, et surtout l'imagination, pour réaliser ce genre de tour , et au libre choix de chacun d'entre nous, voici comment j'ai réalisé le mien.


Le moteur étant la pièce principale de base, je suis parti sur un moteur de tourne broche , pour barbecue, car niveau qualité prix, ce n'est pas la mer à boire.





Nous passons à la première étape




J'ai commencé , par enlever le support de broche de l'axe principal





Puis , j'ai enlevé le support de moteur qui bloque le moteur sur le barbecue







Une fois tout démonté, je me suis retrouvé avec la plaque du cache moteur , vide.






J'ai limé la tète d'un boulon, pour que celle ci , puisse rentrer correctement à l'intérieur du boitier, sans gêner la fermeture de celui ci.





j'ai fixé le boulon , sur la plaque du cache moteur












Par la suite, j'ai fixé à l'aide d'une vis, un petit morceau de tube , sur l'axe principal du moteur.





Cette première étape terminée, j'ai remis en place le cache moteur à sa place, sans le fixer.









Nous passons à la deuxième étape



J'ai confectionné l'ensemble , avec des planches de contre plaqué de huit millimètres d'épaisseur.

Le plateau du fond a pour dimensions... Longueur 54 cm x Largeur 21 cm

Les trois autres traverses font ...Largeur 21 cm x Hauteur 20 cm

La première traverse , ai fixé sur le plateau du fond avec un tasseau et de la colle super glue 3.

J'ai percé un trou pour faire passer le petit tube fixé à l'axe du moteur ( vous remarquerez qu'il est un peu plus grand que prévu, c'est une petite erreur de ma part, que je vais rectifier par la suite )

Puis , trois autres petits trous, pour y loger des vis à tige filetées, pour maintenir la plaque cache moteur


Et un trou égal au diamètre du boulon qui va servir de support moteur.











Nous passons à la troisième étape


Une fois le moteur mis en place, et le support moteur boulonné, j'ai placé un engrenage d'un diamètre de 4 cm sur le petit tube formant l'axe.
J'ai également caché mon erreur de diamètre de trou, avec un petit bout de contre plaqué .





A l'extrémité d'une tige filetée de 6 mm, j'ai fixé un autre engrenage de diamètre 1 cm, , bloqué par deux écrous





J'ai superposé et collé deux tasseaux , à 5 cm en retrait de la traverse, qui porte le moteur, ils recevront la deuxième traverse.

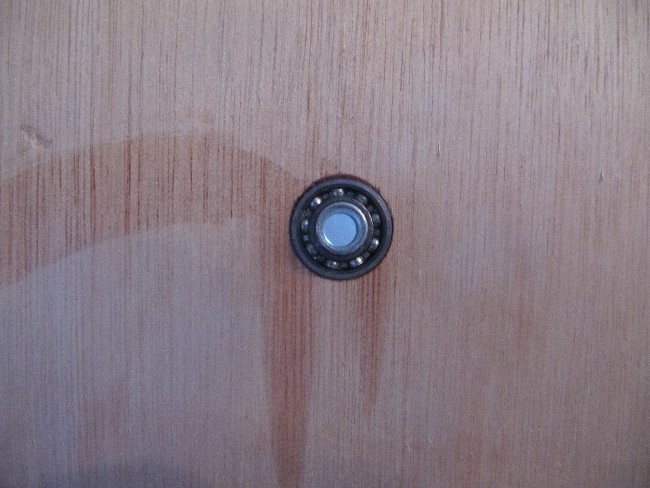

Un petit roulement à bille , serra mis en place sur la deuxième traverse, pour faciliter la rotation de la tige fileté.

Afin que tout reste bien dans l'axe au moment de la rotation, j'ai placé un petit tube égal au diamètre de la tige fileté, qui dépasse du roulement , pour pouvoir bloquer l'ensemble .(photos à suivre )





Je place un écrou et une rondelle et sur la tige fileté, avant de mettre celle ci en place sur la deuxième traverse.





C'est au tour de la deuxième traverse, d'être mis en place sur les tasseaux , au moyen de vis à bois, afin de faciliter un démontage éventuel.






L'emploie d'un engrenage , me permet ici , d'augmenter légèrement la rotation de la tige fileté, car le moteur lui même , tourne vraiment trop doucement






Nous passons à la quatrième étape étape

J'ai confectionné un disque de 24 cm de diamètre.

j'ai placé huit pitons à tête ronde autour du disque.

Chaque piton étant munie d'un petit crochet, fait en corde à piano.

Le disque en question , restant fixe sur l'axe de la tige, mais pouvant malgré tout être déplacé à volonté, je l'ai fixé avec des rondelles et des écrous.















Nous passons à la cinquième étape

Un deuxième disque , de même diamètre que le premier est confectionné.

Celui ci doit rester amovible sur la tige, pour pouvoir régler la distance d'écartement avec le premier disque , en fonction de la longueur des leurres à mettre en place.
La fixation du disque, se fera par rondelles et vis papillon placées de chaque coté du disque, comme pour le premier.

N'ayant pas encore trouvé de pinces crocodile dans mon secteur , et n'ayant pas l'intention de mettre 11£50 de frais de port , pour une commande ne dépassant pas 4£50 sur internet , j'ai du imaginer une astuce, pour maintenir les leurres sur ce second disque.


J'ai coupé huit morceaux de tige fileté d'une longueur de 6 cm

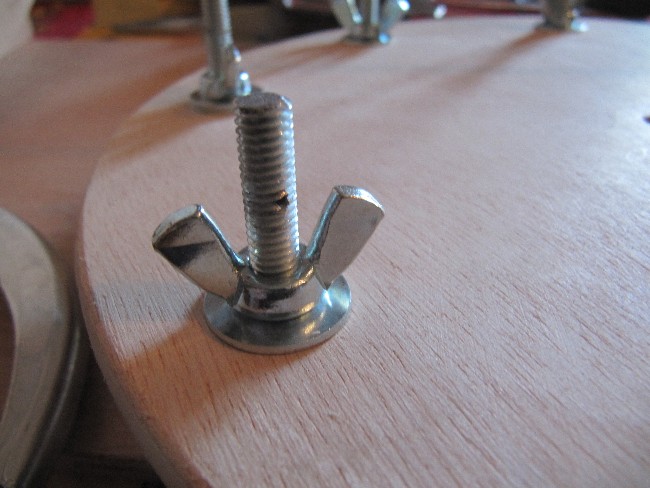

J'ai placé un écrou, puis une vis papillon sur un bout de la tige
J'ai maté le bout de la tige, puis j'ai bloqué la vis papillon avec l'écrou
J'ai percé un petit trou d'1 mm à un ou deux cm de l'autre bout de la tige
J'ai mis en place une rondelle , et un autre écrou, pour pouvoir ajuster la tension des ressorts qui vont être mis , à chaque extrémité.






Chaque tige , a été mise en place sur le disque, avant la mise en place d'une rondelle et de sa vis papillon





Ayant la chance d'avoir un jeu énorme de ressort divers, jet d'avoir trouvé le bon diamètre

J'ai mis en place huit ressort , ayant chacun un petit crochet fait avec de la corde à piano , à l'extrémité de chaque tige.

























Nous passons à la sixième et dernière étape ...." pour l'instant "

Elle consiste , comme la troisième étape, à mettre en place la dernière traverse, qui elle aussi serra munie d'un roulement à bille , avec son petit tube qui dépasse , pour la fixation de de la tige filetée, avec rondelles et vis papillon.

Cette traverse serra fixée comme la deuxième

j'ai collé un tasseau de bois sur le plateau du fond ,à 7 cm en retrait du bord

La traverse est fixer avec des vis à bois , sur le tasseaux pour un éventuel démontage.

Le retrait sur le plateau du fond, me permettra le moment venu, de fixer un troisième disque ,(sur la partie de tige filetée, qui dépasse à l'arrière de la troisième traverse) muni de pinces crocodile, pour la fixation de huit autres leurres , se qui ferra un total de 16 leurres , pouvant sécher en même temps.





Vue d'ensemble du tour





Petite vidéo



Parfois , même en réfléchissant bien , on ne trouve pas toujours du premier coup la bonne solution , voir le bon système, ou le bon fonctionnement .

Ce n'est qu'après plusieurs essais , que l'on imagine autre chose de mieux.C'est un peu ce qui c'est passé, et du coup j'ai amélioré l'accrochage des leurres.

Le nouveau système d'accrochage des leurres , est beaucoup plus pratique que le premier, et le nombre de leurre est plus important .

Pour les leurres articulés, il me suffit de fixer un ressort sur l’arrière du leurre, et de tendre le ressort sur une autre pince .












Dernière édition par JEAN MI le Mer 23 Mai - 16:04, édité 2 fois
avatar
JEAN MI

Messages : 771
Date d'inscription : 03/05/2012
Age : 65
Localisation : Garons 30128 a 10km de Nîmes

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par Cédric le Mar 22 Mai - 18:13

La vache,Tu parles d'un bricolage Shocked

Je suis même pas capable de faire la moitié du quart de ton truc Crying or Very sad
avatar
Cédric
Admin

Messages : 828
Date d'inscription : 24/04/2012
Age : 39
Localisation : 17

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par fredochti le Mar 22 Mai - 18:30

Jean mi prête moi la moitié du quart de ton cerveau et je deviens un dieu !!

impressionnant !
avatar
fredochti
FAYOT
FAYOT

Messages : 399
Date d'inscription : 02/05/2012
Age : 56

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par Matthieu le Mar 22 Mai - 18:41

j'ose même pas me lancer dans un bricolage pareil, merci pour le partage.

La seule chose qui me motive dans le bricolage se sont les bricole girl .

avatar
Matthieu
Admin

Messages : 1220
Date d'inscription : 24/04/2012

http://sweety-hard.over-blog.com/

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par big pike le Mar 22 Mai - 20:02

le faire c'est une chose ..... l'imaginer c'en est une autre !!! Shocked Wink Wink
avatar
big pike

Messages : 371
Date d'inscription : 02/05/2012
Age : 56
Localisation : Belgique

http://www.facebook.com/#!/ZanderFishingTeam

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par JEAN MI le Mer 23 Mai - 16:06

J'ai complété le dossier , avec les nouvelles modifications que j'ai apporté pour l’accrochage des leurres .
avatar
JEAN MI

Messages : 771
Date d'inscription : 03/05/2012
Age : 65
Localisation : Garons 30128 a 10km de Nîmes

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par Cédric le Mer 23 Mai - 18:10

C'est une usine a gaz que t'as fait Jean Mi Shocked

Tu en fais combien de leurres dans une année pour faire de tel appareil de production?
avatar
Cédric
Admin

Messages : 828
Date d'inscription : 24/04/2012
Age : 39
Localisation : 17

Revenir en haut Aller en bas

Re: Un tour , pour faire sêcher les leurres

Message par JEAN MI le Mer 23 Mai - 19:05

En principe, je fabrique des leurres home made à partir de Novembre, et ce jusqu’à l'ouverture, car je suis un Coyote frileux, et l'hiver, j'ai des gros problèmes de santé a cause du froid . Je reste donc dans ma tanière en attendant les beaux jours .

Je fabrique une moyenne des séries de 20 leurres , quand je suis sur de mon coup, et que les leurres nagent bien , car il ne faut pas se cacher la face, des fois , les leurres sont jolies, mais ils nagent comme des daubes.

Il est très difficile d'imiter la perfection des leurres que nous achetons , et qui sont fabriqués à l'aide de machine , et calculés par ordinateur . Mais à force de persévérance , il arrive parfois de faire des leurres simples, qui donnent de très bons résultats. Quand c'est le cas , j'en fais une grosse série , que je partage avec mon fils , et des ami (es ) pêcheurs .
