NOUVEAU SPINNER 5 GR
Dans le but d'améliorer mes réalisations , j'ai fabriqué un autre petit spinner 5 gr, avec quelques modifications , afin que celui ci soit plus compatible sur le niveau pêche .
Qualités supplémentaires, avec les possibilités suivantes.
- hameçon triple articulé
- possibilité de le changer si besoin est , contre un hameçon simple
- pas de point d'appuis pour que le poisson se décroche
Petits plus
- Peintures haute résistance , faite à la main ou à l'aérographe
-Couche de vernis epoxy par dessus les peintures, pour résistance aux chocs.
Il ne me reste que le moule a faire , et lancer une série ..........pour ceux que ça intéresse.
Qualités supplémentaires, avec les possibilités suivantes.
- hameçon triple articulé
- possibilité de le changer si besoin est , contre un hameçon simple
- pas de point d'appuis pour que le poisson se décroche
Petits plus
- Peintures haute résistance , faite à la main ou à l'aérographe
-Couche de vernis epoxy par dessus les peintures, pour résistance aux chocs.
Voici pour l'instant le prototype
Il ne me reste que le moule a faire , et lancer une série ..........pour ceux que ça intéresse.
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: NOUVEAU SPINNER 5 GR
c'est un bon début, j'aimerai bien voir une palette différente au final , un truc qui change en tous cas c'est propre pour une matrice
Re: NOUVEAU SPINNER 5 GR
Tu appelles ça propre , tu n'est pas difficile comme mec toi.
Je viens juste de passer 20 minutes à poncer la matrice pour qu'elle soit nickel, avec du papier de verre n°500.
Je dois encore la vernir pour que les faces soient parfaitement lisses , pour ne pas avoir de défaut dans le moule , .............après ça seulement , elle serra propre ....pour moi bien sur
Je viens juste de passer 20 minutes à poncer la matrice pour qu'elle soit nickel, avec du papier de verre n°500.
Je dois encore la vernir pour que les faces soient parfaitement lisses , pour ne pas avoir de défaut dans le moule , .............après ça seulement , elle serra propre ....pour moi bien sur
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: NOUVEAU SPINNER 5 GR
Je vois pas la photo
WaRio- Messages : 573
Date d'inscription : 06/05/2012
Age : 29
Localisation : Montauban (82)
Re: NOUVEAU SPINNER 5 GR
pas grave,le travail n'est pas propre
Cédric- Admin
- Messages : 828
Date d'inscription : 24/04/2012
Age : 46
Localisation : 17
Re: NOUVEAU SPINNER 5 GR
Matthieu a écrit:WaRio a écrit:Je vois pas la photo
Allume l'écran wario!!
Ah ouais, ça va mieux
WaRio- Messages : 573
Date d'inscription : 06/05/2012
Age : 29
Localisation : Montauban (82)
Re: NOUVEAU SPINNER 5 GR

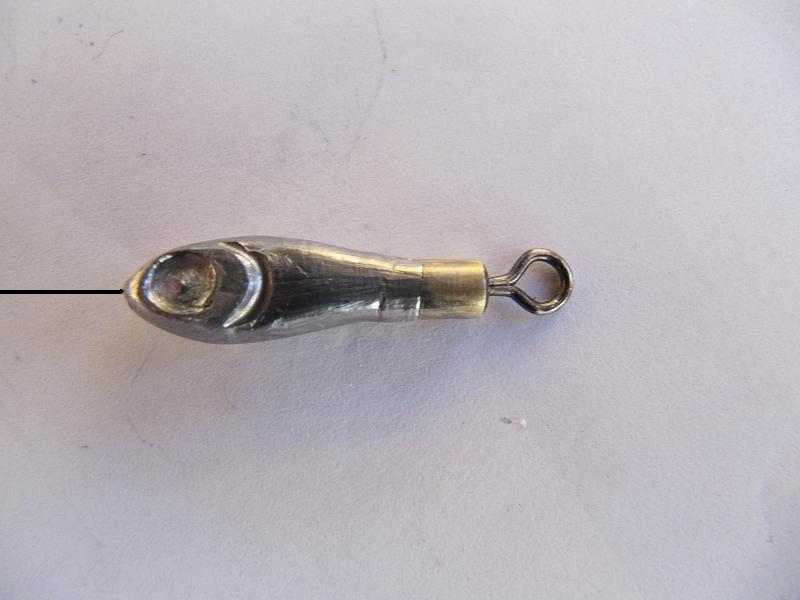

Voici un petit aperçu du master, une fois terminé. Les yeux ont été mis en place provisoirement , pour ajuster les orifices. Il reste juste à enlever les yeux , et une couche de vernis à mettre dessus pour corriger les petites imperfections, et réaliser le moule .
Là Matthieu , ....c'est propre.
Là Matthieu , ....c'est propre.
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: NOUVEAU SPINNER 5 GR
On repére deux teintes dans le métal :gris et doré .
Tu peux nous en dire plus si ce n'est pas un secret de fabrication ?
Tu peux nous en dire plus si ce n'est pas un secret de fabrication ?
Re: NOUVEAU SPINNER 5 GR
il risque d'être obligé de t'éliminer
tu devrais mettre cette pièce dans du coca si tu veux qu'elle soit vraiment propre
tu devrais mettre cette pièce dans du coca si tu veux qu'elle soit vraiment propre
Re: NOUVEAU SPINNER 5 GR
Pour info :
La partie grise est en plomb, elle à été lustré avec un tampon feutre, c'est pour cette raison qu'elle est grise.C'est cette partie principale , qui constitue le leurre par lui même . Inutile de tremper le tout dans le coca, car le master deviendrais lisse , et cela empêcherais la couche de vernis que je vais lui donner de tenir correctement .
La partie jaune :
C'est un rolling émerillon qui a été fixer dans le prolongement arrière du leurre.
Pour réaliser le master, afin d'obtenir au final ce que vous voyez sur la photo, il m'a fallu couper un des anneau du rolling, puis ôter l'extrémité du rolling à la dremel , afin d'y loger la queue du leurre. Une fois l’arrière du leurre introduite dans le logement du rolling , j'ai refait une soudure à l’étain sur l'ensemble arrière , afin de pouvoir disposer d'un leurre entier et solide , pour confectionner le moule .
La corde à piano qui constituera la tige du spinner , sera mise au dernier moment ,lors de la fabrication du moule .
Le rolling sur l’arrière , aura pour but de pouvoir changer a volonté , pour un triple, un hameçon double ou simple.
Lors de l'animation , le triple ou l'hameçon , reste mobile et articulé , se qui empêche le poisson d'avoir un appui , et évite les décrochés.
La partie grise est en plomb, elle à été lustré avec un tampon feutre, c'est pour cette raison qu'elle est grise.C'est cette partie principale , qui constitue le leurre par lui même . Inutile de tremper le tout dans le coca, car le master deviendrais lisse , et cela empêcherais la couche de vernis que je vais lui donner de tenir correctement .
La partie jaune :
C'est un rolling émerillon qui a été fixer dans le prolongement arrière du leurre.
Pour réaliser le master, afin d'obtenir au final ce que vous voyez sur la photo, il m'a fallu couper un des anneau du rolling, puis ôter l'extrémité du rolling à la dremel , afin d'y loger la queue du leurre. Une fois l’arrière du leurre introduite dans le logement du rolling , j'ai refait une soudure à l’étain sur l'ensemble arrière , afin de pouvoir disposer d'un leurre entier et solide , pour confectionner le moule .
La corde à piano qui constituera la tige du spinner , sera mise au dernier moment ,lors de la fabrication du moule .
Le rolling sur l’arrière , aura pour but de pouvoir changer a volonté , pour un triple, un hameçon double ou simple.
Lors de l'animation , le triple ou l'hameçon , reste mobile et articulé , se qui empêche le poisson d'avoir un appui , et évite les décrochés.
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: NOUVEAU SPINNER 5 GR
Tu vois il faut lustrer avec un tampon feutre.
Dernière édition par Maquistador le Mar 5 Fév - 19:12, édité 1 fois
Maquistador- Messages : 439
Date d'inscription : 22/05/2012
Age : 42
Localisation : Dijon
Re: NOUVEAU SPINNER 5 GR
Donc si j'ai bien compris , tu vas retirer ton rolling de ton master pour couler ton moule ?
Et ensuite sur chaque leurre que tu auras coulé tu vas souder un rolling à l'étein ?
@Maquistador : excellent le SAV
Et ensuite sur chaque leurre que tu auras coulé tu vas souder un rolling à l'étein ?
@Maquistador : excellent le SAV
Re: NOUVEAU SPINNER 5 GR
Arf ! ! ! Gillou , tu me fais beaucoup de peine , t'as rien compris
Quand je vais avoir fini le moule , et pour obtenir la même chose que le master, il me faudra faire un petit œil dans la corde a piano, pour y placer un rolling entier.
Le tout sera mis dans le moule , et au moment du coulage , le rolling et la corde a piano, seront emprisonnés dans la masse de plomb qui va constituer le leurre.
Au final j'obtiendrais un leurre identique au master .
Quand je vais avoir fini le moule , et pour obtenir la même chose que le master, il me faudra faire un petit œil dans la corde a piano, pour y placer un rolling entier.
Le tout sera mis dans le moule , et au moment du coulage , le rolling et la corde a piano, seront emprisonnés dans la masse de plomb qui va constituer le leurre.
Au final j'obtiendrais un leurre identique au master .
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: NOUVEAU SPINNER 5 GR
Bon ok ! Le fil vert sur le bouton jaune et le fil jaune sur le bouton rouge
Franchement tu n'es pas aidé entre Matthieu et moi
