Rampes de hissage , démontables pour remorque

Message par JEAN MI le Lun 22 Avr - 9:55

Comme le titre l'indique , j'ai réalisé deux rampes de montage pour ma remorque.
Elles permettent de hisser ma barque sur ma remorque sans le moindre effort, à l'aide du treuil , et sont démontables, une fois l'opération terminée.
Elles ne prennent pas une place excessive vu l'encombrement , et peuvent être rangées n'importe où.

Les matériaux utilisés pour réaliser cette rampe, sont très simples, voici la marche à suivre.

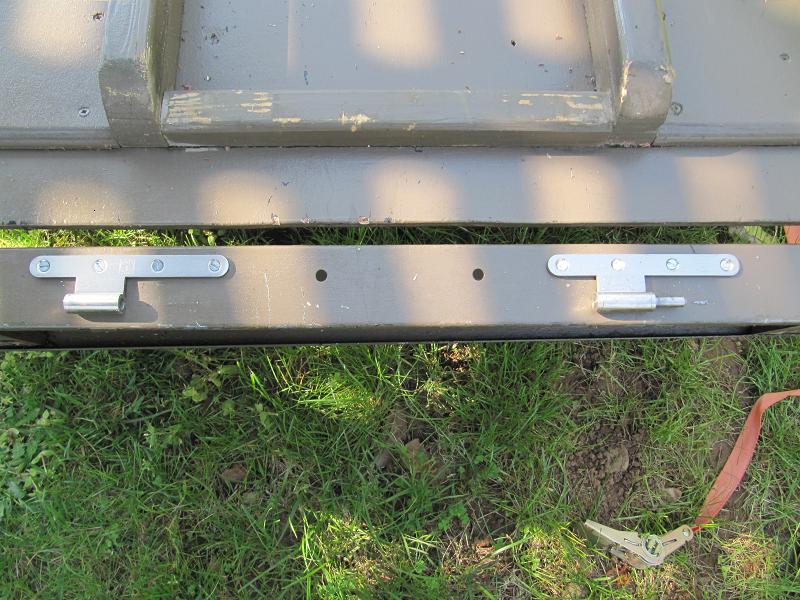

Prendre deux pommelles de porte (ou autre chose )... fixer une partie de la pommelle à l'aide d'écrous sur la partie arrière de la remorque . Positionner cette partie , de façon à ce que l'autre partie vienne s'appuyer sur le rebord arrière de la remorque , tout en respectant l'inclinaison des rampes pour qu'elles arrivent au sol. (cette façon de faire permet aux charnières d'encaisser le poids de la barque pour éviter aux rampes de plier sous le poids ).







Si la coque de votre barque est munies de rainures, il est bon de positionner l'écartement des charnières , en fonction de l'écartement des rainures de la coque .

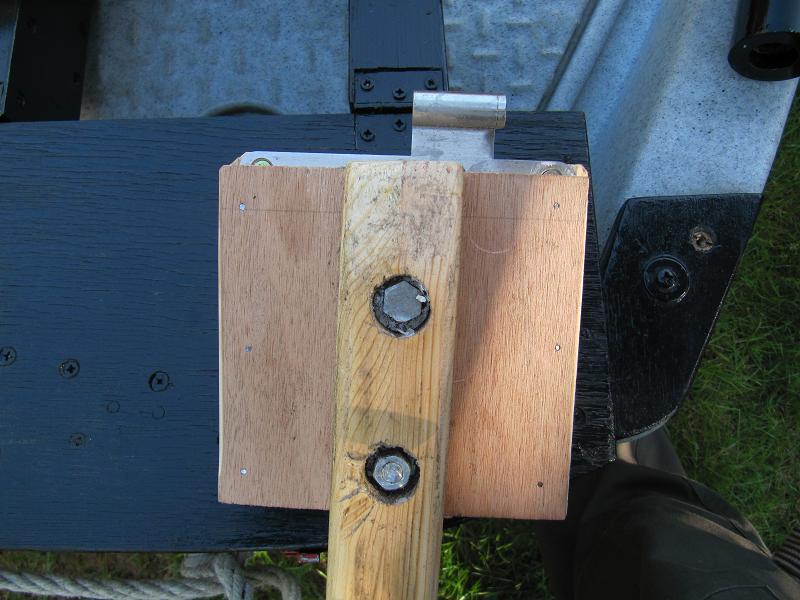

Monter l'autre partie de la charnière sur un socle de bois .Le tout pouvant être recouvert de contre plaqué pour renforcer le maintien de la charnière sur le socle de bois en cas d'arrachement .









Prendre deux chevrons ayant une section légèrement inférieure aux rainures de votre barque , arrondir les angles du chevron qui iront dans la rainure.
Fixer les chevrons avec des écrous sur le socle de bois où se trouve les charnières.




Arrondir également l’extrémité des chevrons arrivant au sol.

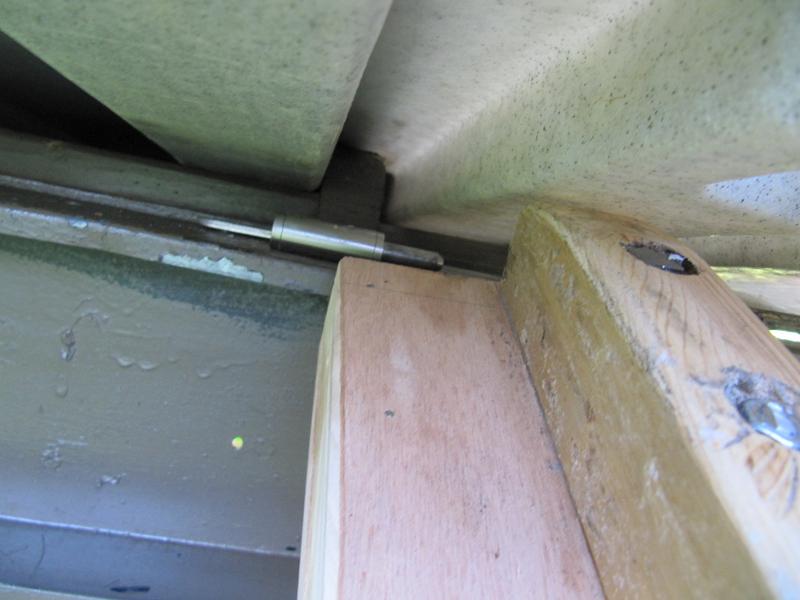

Faire un bais sur le bout des chevrons , coté charnières, pour faciliter le démontage de la rampe en fin d'opération.

(Ce biais empêche le chevron de ce bloquer dans la rainure, une fois la barque mise sur la remorque )



Mettre en place les rampes sur l’arrière de la remorque . Vérifier que tous les points cités ci dessus soient respecter.

Attention de ne pas mettre une longueur de chevron trop longue, il risque d'y avoir rupture du chevron selon le poids de la barque .




DEMONSTRATION


http://www.dailymotion.com/video/xz7mek_mise-en-position-de-la-barque-009_webcam#.UXUIJUoSCHo



Une fois la barque mise en place sur la remorque , il suffit simplement de pousser sur les rampes pour dégager celles ci , et les ranger .





avatar
JEAN MI

Messages : 771
Date d'inscription : 03/05/2012
Age : 66
Localisation : Garons 30128 a 10km de Nîmes

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par Matthieu le Lun 22 Avr - 11:02

mais ou va-t-il cherché tous ça ! jolie bricolage Jean-mi, tu pense y mettre un axe avec des roulettes pour éviter tout frottement?
avatar
Matthieu
Admin

Messages : 1220
Date d'inscription : 24/04/2012

http://sweety-hard.over-blog.com/

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par JEAN MI le Lun 22 Avr - 11:31

Un axe, avec des roulettes Suspect confused confused confused pour quoi faire ? ? ? ?

Si je mets des roulettes , le poids déforme ma coque .
avatar
JEAN MI

Messages : 771
Date d'inscription : 03/05/2012
Age : 66
Localisation : Garons 30128 a 10km de Nîmes

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par Matthieu le Lun 22 Avr - 17:04

j'ai vue ça sur la barque de diers37, la barre contenant les roulettes se situe à l'arrière de la remorque, pour éviter les frottements, cette dernière ne repose dessus qu'au moment de la hisser à bord Wink
avatar
Matthieu
Admin

Messages : 1220
Date d'inscription : 24/04/2012

http://sweety-hard.over-blog.com/

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par Gillou16 le Lun 22 Avr - 17:17

Je crois que je vais m'en inspiré pour ma petite Armor car je suis obligé de lui léver le nez a chaque que je dois la charger.

Je n'ai pas pris le temps d'y refléchir car j'ai la chance d'avoir encore la force et le dos pour le faire .
avatar
Gillou16

Messages : 1008
Date d'inscription : 02/05/2012
Age : 40
Localisation : intermittent du spectacle

http://16.carna-fishing.over-blog.fr/

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par dier37 le Mer 24 Avr - 11:09

je suis en train de tout modifié la remorque et je ne serais jamais près pour l'ouverture.
avatar
dier37

Messages : 286
Date d'inscription : 11/09/2012
Age : 47
Localisation : est touraine

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par JEAN MI le Mer 24 Avr - 17:45

Ne pas être prêt pour l'ouverture affraid .......c'est pas bien ça , PAN PAN CU CU Laughing
avatar
JEAN MI

Messages : 771
Date d'inscription : 03/05/2012
Age : 66
Localisation : Garons 30128 a 10km de Nîmes

Revenir en haut Aller en bas

Re: Rampes de hissage , démontables pour remorque

Message par dier37 le Jeu 25 Avr - 4:23

oui jean mi avec le temps froid et pluvieux qu'il faisait aucune motivation pour aller tripoter la ferraille.elle devrait être remonter mais pas peinte.
avatar
dier37

Messages : 286
Date d'inscription : 11/09/2012
Age : 47
Localisation : est touraine

Revenir en haut Aller en bas
