MOULE EN RTV pour plombs TEXAN

Message par JEAN MI le Sam 5 Mai - 16:25

Il y a quelques années , j'ai acheté des plombs balle de 10 et 5 grammes ,en laiton.

Il n'ont pas exactement la même forme , et la même grosseur que le plomb texan " figurant au centre de la photo ", que j'avais acheté ultérieurement.



Après avoir fouillé dans ma tanière de COYOTE j'ai remarqué qu'il me restait un peu de RTV pour faire un nouveau moule

Je me suis donc mis à l’œuvre , et je vais vous expliquer comment j'ai fait .

J'ai confectionné le cadre en carton " avec une face en papier glacé " pour faciliter le démoulage, et j'ai découpé un fond



J'ai confectionné le moule en pâte à modeler industrielle,avec tous les éléments nécessaires au moule

1_ l'original du plomb texan avec son axe

2_ la cheminée de coulée " que j'ai placé cette fois ci " au centre du plomb, pour une meilleure empreinte de l'extrémité du plomb.

3_ quatre pointes à tète demie ronde de tapissier pour faire les encoches du moule

4_ Petit oublie de ma part.......Il faut réaliser une cheminée pour
l'évacuation des vapeurs de plomb au moment du coulage avec un petit boudin de pâte à modeler(voir photo en fin de dossier)

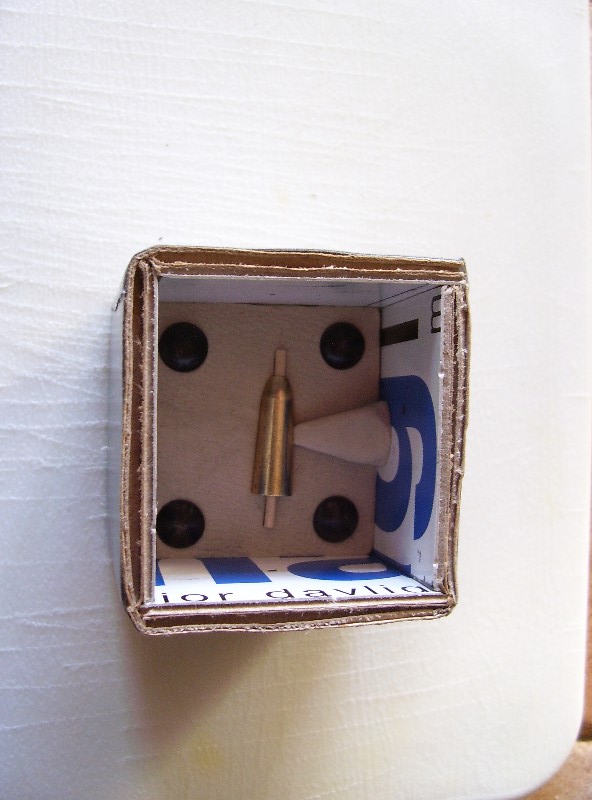

Le moule en pâte à modeler terminé, j'ai mis celui ci dans le cadre en carton, sans oublier de mettre le fond.

Pour un meilleur maintien de l'ensemble,et une meilleure étanchéité, un ruban adhésif sur le tour et le fond du cadre en carton.




Mettre un peu de graisse de vaseline à l'aide d'un pinceau fin au fond du moule, pour faciliter le démoulage




Après avoir mélangé le catalyseur au RTV.....




j'ai versé le tout dans le moule




Après une bonne nuit de sommeil, et de séchage.

J'ai enlevé le cadre de carton du moule délicatement, "car je vais encore en avoir besoin pour la suite des opérations "

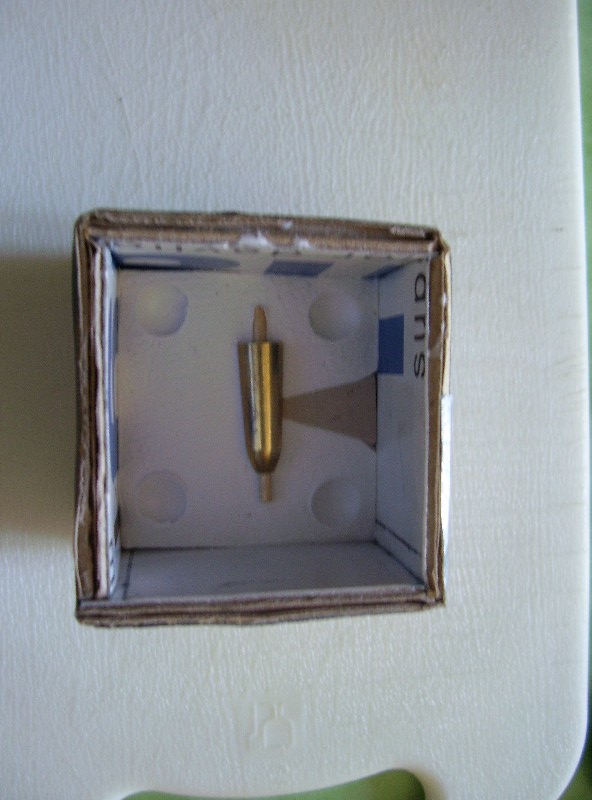

J'ai démoulé le RTV de la pâte à modeler, pour obtenir cette première moitié de moule





Il ne me reste plus qu'a faire l'autre moitié du moule........................







Je récupère la cheminée de coulage du moule en pâte à modeler ,ainsi que l'original du plomb texan, pour venir les placer au bon endroit sur le moule RTV[/b][/color]



Je reconditionne mon cadre en carton , avec son fond à l'aide de chatterton, tout en introduisant mon moule RTV à l'intérieur.
je m'oublie pas non plus de remettre à l'aide de mon pinceau, une couche de graisse de vaseline, sur tout le dessus et les cotés du moule ,sinon , bonjour les dégâts pour le démoulage




Je verse mon RTV dans son pot en verre , et je le pése.




POIDS TOTAL= 135 gr

135 GR _ 82 gr POT EN VERRE VIDE = 53 gr de RTV

FORMULE

53 : 100 X 5 = 2gr 65 de catalyseur à mettre dans le RTV[

Il est préférable de toujours arrondir au chiffre supérieur " 3 gr " ( il vaut mieux mettre un peu plus de catalyseur , sinon votre RTV ne prend pas, il reste mou durant des jours )

Je place mon petit pot de verre sur la balance ( qui fait 25 gr à vide ) , et je verse le catalyseur pour obtenir un poids de 28 gr .
[/color]




Je verse mon catalyseur dans mon RTV, et à l'aide d'un petit bâton, je mélange correctement les deux produits.

Une fois l'opération terminé, il ne reste plus qu'a verser dans le moule.





Après quelques heures de séchage, démouler délicatement.

SI CERTAINE PARTIES RESTENT COLLER ENTRE ELLES, utiliser une lame de cutter pour démouler, ne jamais tirer sur le RTV collé.

Voici, le résultat final








Vous pouvez réaliser des moules semblables, pour reproduire m'importe quel objet.

JE COULE QUELQUES PLOMB

Car l'original est en laiton, et moi je les coule en plomb


Avant toute chose , je viens signaler un petit oublie de ma part dans la fabrication du moule RTV.

Au moment de la réalisation de la cheminée de coulée, il faut également réaliser une cheminée pour l'évacuation des vapeurs de plomb.( A gauche sur la photo )

Je me suis apperçu de mon erreur en démoulant le 1 er plomb, qui n'était pas terrible.

J' ai réalisé la cheminée directement sur le moule avec une lame de cutter




Il faut réaliser cette cheminée avec un petit boudin de pâte à modeler placée juste à coté de l'autre cheminée.

L'erreur étant corrigé, je coule mon 2 éme plomb



Quelques minutes plus tard, je démoule



J’enlève mon plomb avec une pince, car il est toujours chaud




Quand la quantité de plomb à faire, est obtenue.

j"enléve l'axe du plomb

je coupe la cheminée de plomb

Je place mon plomb sur une perceuse à colonne

Je passe un coup de papier de verre N° 280, pour polir le plomb



Voici le résultat

VUE DE PROFIL



VUE DE FACE



VUE ARRIERE




J'ai comparé le poids des deux plombs

L'original en laiton = 5 gr




La réalisation en plomb = 8 gr




Petite comparaison




Je vous laisse seul juge
