REALISATION DE POPPER GRENOUILLES...1ére PARTIE

Aller en bas

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Empty REALISATION DE POPPER GRENOUILLES...1ére PARTIE

Message par JEAN MI Ven 4 Mai - 12:49


Simple et efficace , le popper peut rendre une pêche de surface bien agréable .

Pour réaliser un Popper, vous pouvez utiliser les bois suivant....

BALSA......vendu en longueur d'un mètre chez tous les maquettistes, soit en section carré, ou en tourillon;

RAMIN ....légèrement plus dur que le sapin,il a la même couleur que celui ci , ne possède pas de nœuds , vendu en section carré et en longueur de un à deux mètres dans les magasins bricolage.

SAMBA.....légèrement plus dur que le ramin, de couleur marron pale, vendu de la même façon et au même endroit que le ramin[/b
]




[b]Matériel utile pour le traçage
règle graduée
_crayon
_compas


Dans la longueur totale de votre bois.

Découpez des petits morceaux de section 3 cm x 3 cm, sur une longueur de 5 cm

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie10

Sur l'une des extrémités des morceaux de bois, faites figurer les diagonales de la façon suivante

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie11

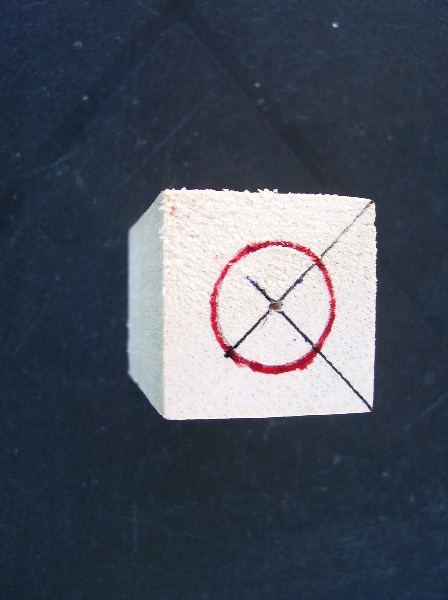

En partant du centre de la section carré, tracez un cercle de 8 mm de rayon ( 16 mm de diamétre )

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie14

En partant de ce cercle, tracez sur le bois le dessin ci dessous avec les dimensions suivantes

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie17

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie16

Toujours à l'aide du dessin ci dessous, tracer les côtés droit et gauche du morceau de bois

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie18

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie19

continuez de la même façon pour le traçage de la face arrière sur le morceau de bois


Attention,petite erreur sur la photo ci dessous lire 8mm à la place de 7 mm, pour les dimensions droite et gauche

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie20

Le rayon du demi cercle à tracer est de 8 mm

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie21

faire de même pour le traçage de la vue de dessus

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie22

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie23




Mise en forme du Popper

Matériel utilisé

Petit scie à dents fines
Cutter à lame pas trop large
Papier de verre moyen , grain 80
Une mèche sphérique de diamètre 16 mm

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie25

Chaque traits sur les faces du morceau de bois, représentent grossièrement la forme du Popper.
Chacun peut, modifier les formes et les dimensions à sa guise



La vue de face représente la bouche et les yeux


Délimitez la surface du cercle, à creuser avec la mèche, sur le morceau de bois, comme le montre la photo

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie27

A l'aide de la mèche sphérique, percez la surface du cercle que vous avez préalablement délimiter, sur une profondeur de 8 mm." Moitié de la mèche "

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie26

Vous devez obtenir, le résultat suivant

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie51




Découpage

En procédant étape par étape, hachurez les parties de bois à enlever, comme le montre les photos suivantes


Partie arrière du dessus

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie30

A découper à la scie

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie31

Si vous le pouvez, laisser 1 mm de bois au dessus du trait de crayon


REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie34

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie33

Otez la partie hachurée de la face de dessous, à la scie, en laissant 1 mm de bois au dessus du trait de crayon .

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie36

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie37


Découpez délicatement au cutter, la partie entre les deux yeux

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie38

Attention, si vous coupez du balsa, allez y doucement.

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie39

Vue générale des trois premières étapes du découpage

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie40

Toujours à l'aide du cutter, découpez les cotés du Popper, en partant de l'avant vers l’arrière.

Attention de ne pas entailler le perçage fait avec la mèche sphérique , en partant de l'avant

Respectez les dimensions de la face arrière[

Lorsque vous découpez les cotés, essayez de les arrondir légèrement, surtout sur le dessus

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie41

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie42

Lorsque le corps est fini, découpez la partie extérieure sous les yeux, comme le montre la photo

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie43

En partant du haut des yeux(sur l'avant) coupez en biais la partie hachuré des yeux (en allant sur l’arrière)
REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie44

La forme du Popper est presque achevé

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie49

Pour donner un peu de relief aux yeux sur l'avant, faite un petit biais au cutter comme le montre la photo

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie50



Finition grossière


A l'aide d'un morceau de papier de verre à grain moyen (80)
Terminez la forme du Popper en arrondissant toutes les formes,( les yeux,le corps, l’arrière)
Seul le dessous du Popper doit rester plat (aidez vous des traits de crayons restant)


REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie52

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie53



REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie54

REALISATION  DE POPPER GRENOUILLES...1ére PARTIE Dossie55
