Re: Chantier naval
Ah pour la peinture il ne faut pas déconner avec l'outillage !
Ben pour la sortie sur le lac , ce sera avec grand plaisir si je suis pret.
Ben pour la sortie sur le lac , ce sera avec grand plaisir si je suis pret.
Re: Chantier naval
Joli boulot Gillou, bon courage pour la suite !
WaRio- Messages : 573
Date d'inscription : 06/05/2012
Age : 29
Localisation : Montauban (82)
Re: Chantier naval
Suite des travaux ....
Depuis qqs jours j'y bosse une heure ou 2 et surtout dés que j'ai un moment de libre .
Soudure du support de roue de secours et des anneaux pour sangler
Après j'ai commencé a faire une armature en tasseaux pour le pontage .
Il me reste encore des tasseaux a installer mais j'ai épuisé mon stock
Je dois aussi faire un coffre ouvrant par le dessus à l'avant pour ranger du cordage et autres conneries...
J'ai également présenté une moitié de plancher afin de voir s'il y a des ajustements a faire. Il y aura aussi une autre traverse pour renforcer l'embase du siège.
Il y aura 2 trappes (gauche et droite) pour accéder sous le pontage et ranger encore un peu de bazar ou un enfant pas sage
Depuis qqs jours j'y bosse une heure ou 2 et surtout dés que j'ai un moment de libre .
Soudure du support de roue de secours et des anneaux pour sangler
Après j'ai commencé a faire une armature en tasseaux pour le pontage .
Il me reste encore des tasseaux a installer mais j'ai épuisé mon stock
Je dois aussi faire un coffre ouvrant par le dessus à l'avant pour ranger du cordage et autres conneries...
J'ai également présenté une moitié de plancher afin de voir s'il y a des ajustements a faire. Il y aura aussi une autre traverse pour renforcer l'embase du siège.
Il y aura 2 trappes (gauche et droite) pour accéder sous le pontage et ranger encore un peu de bazar ou un enfant pas sage
Re: Chantier naval
rho lala ce quel à changé... en même temps heureusement depuis le temps .
Allez gillou, ça avance, ça avance, c'est bon ça!
Une question (ouais ouais, je suis chiant quand je veux):
Pour le renfort que te compte apporter sous le siège, ce n'est pas possible d'en avoir un (de renfort ) à la verticale? c'est pour gagner de la place?
Allez gillou, ça avance, ça avance, c'est bon ça!
Une question (ouais ouais, je suis chiant quand je veux):
Pour le renfort que te compte apporter sous le siège, ce n'est pas possible d'en avoir un (de renfort ) à la verticale? c'est pour gagner de la place?
Re: Chantier naval
Math a écrit:Pour le renfort que te compte apporter sous le siège, ce n'est pas possible d'en avoir un (de renfort ) à la verticale? c'est pour gagner de la place?
Vaut peu être mieux, parce que sinon t'es bon pour ajouter un 14X24, et la v'la pas le poids et la place que tu paume!
Re: Chantier naval
Contrairement a ce que vous pensiez , je n'ai pas rajouté de de renfort sous le siège mais autour de la fixation pour éviter au plancher de se déformer.
Il y a 10m de tasseaux en tout pour 7kg . J'ai rajouter qqs points d'ancrage supplémentaire sur l'arrondi de la coque. ce sera pris dans la résine au final
J'ai aussi fait le caisson pour l'ancre et le cordage.
Puis la trappe avec ouverture par le dessus.
Un davier fait maison dans de l'alu avec une poulie récupéré sur le bateau. Le taquet d'origine sera fixé sur le davier plus tard.
Ensuite je me suis attaqué à la façade du pontage avec du CP de 10mm. Un peu galère pour arriver a faire le contour du franc bord ...
Et pour finir , j'ai découpé les portes pour accéder sous le pontage et ranger mon bazar. Sur la photo les portes sont juste positionné et pas fixé.
Si je ne m'absente pas demain (car ma femme a des envies de sorties) je commencerai la 1ère couche de fibre sur le pontage ...
Je commence a voir le bout du tunnel , ça sent bon
Il y a 10m de tasseaux en tout pour 7kg . J'ai rajouter qqs points d'ancrage supplémentaire sur l'arrondi de la coque. ce sera pris dans la résine au final
J'ai aussi fait le caisson pour l'ancre et le cordage.
Puis la trappe avec ouverture par le dessus.
Un davier fait maison dans de l'alu avec une poulie récupéré sur le bateau. Le taquet d'origine sera fixé sur le davier plus tard.
Ensuite je me suis attaqué à la façade du pontage avec du CP de 10mm. Un peu galère pour arriver a faire le contour du franc bord ...
Et pour finir , j'ai découpé les portes pour accéder sous le pontage et ranger mon bazar. Sur la photo les portes sont juste positionné et pas fixé.
Si je ne m'absente pas demain (car ma femme a des envies de sorties) je commencerai la 1ère couche de fibre sur le pontage ...
Je commence a voir le bout du tunnel , ça sent bon
Re: Chantier naval
là,y'a du taf de fait
Cédric- Admin
- Messages : 828
Date d'inscription : 24/04/2012
Age : 46
Localisation : 17
Re: Chantier naval
cool , ça avance d'un trait en ce moment, n'hésite pas à me demander si jamais tu veux le décorer en adhésif
AOC CHARENTAIS !!!
Re: Chantier naval
Bravo Gillou, ça commence à avoir de la gueule . Tes efforts et ta persévérance commence à payer.
Je t'épate souvent avec le bois , mais il faut dire que toi tu m'épates avec ton davier , je suis jalou....il est superbe.
Je t'épate souvent avec le bois , mais il faut dire que toi tu m'épates avec ton davier , je suis jalou....il est superbe.
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: Chantier naval
Ca envoie du bois !
Maquistador- Messages : 439
Date d'inscription : 22/05/2012
Age : 42
Localisation : Dijon
Re: Chantier naval
Merci les gars
@Matthieu : J'ai déjà prévu une déco dessus par un pote imprimeur mais je ne dit pas non à ton offre car j'ai autre chose en tête ...
Ce we le temps m'a permis de faire de la résine alors j'en ai profité pour stratifier le plancher
J'ai également scellé mes points d'ancrage sur la coque comme prévu. C'est plutôt solide puisque j'arrive a soulever le bateau par la structure.
Une fois la résine sèche j'ai fait sauter l’excédant de fibre sur les bordure à la meuleuse et disque à lamelles pour remettre en place le plancher.
Ce dernier n'attend plus que d'etre fixé sur la structure et enduit de sa 2ème couche de fibre.
Pendant que la résine séchait je me suis attaqué aux sièges AR. pour permettre leur rotation j'ai du surélevé la fixation avec des entretoises taillé dans de la barre d'alu. J'ai intercalé des tampons en caoutchouc taillé dans de la bavette poids lourd.
A SUIVRE ...
@Matthieu : J'ai déjà prévu une déco dessus par un pote imprimeur mais je ne dit pas non à ton offre car j'ai autre chose en tête ...
Ce we le temps m'a permis de faire de la résine alors j'en ai profité pour stratifier le plancher
J'ai également scellé mes points d'ancrage sur la coque comme prévu. C'est plutôt solide puisque j'arrive a soulever le bateau par la structure.
Une fois la résine sèche j'ai fait sauter l’excédant de fibre sur les bordure à la meuleuse et disque à lamelles pour remettre en place le plancher.
Ce dernier n'attend plus que d'etre fixé sur la structure et enduit de sa 2ème couche de fibre.
Pendant que la résine séchait je me suis attaqué aux sièges AR. pour permettre leur rotation j'ai du surélevé la fixation avec des entretoises taillé dans de la barre d'alu. J'ai intercalé des tampons en caoutchouc taillé dans de la bavette poids lourd.
A SUIVRE ...
Re: Chantier naval
Tu ne résines ou vernis pas les tasseaux qui sont en contact avec le fond du bateau ? (surtout celui qui est en dessous des portes)
Cédric- Admin
- Messages : 828
Date d'inscription : 24/04/2012
Age : 46
Localisation : 17
Re: Chantier naval
Si je passerais un coup de lasure car sinon je risque de faire pourrir le bois plus vite que prévu
Re: Chantier naval
Juste une question Gillou.
Je suppose que part la suite tu vas peindre tout le bois que tu as mis en place non ? à mois que tu ne veuilles obtenir un bois uniquement teinté et vernis .
Si tu peins, , pas besoin de mettre du lasure pour protéger le bois , je te conseille juste de passer une couche de fond dur , de laisser sécher, et de repasser un coup de papier de verre fin avant la mise en peinture.
Pour un bois teinté, une belle teinte à bois et du vernis marine suffise .
Je suppose que part la suite tu vas peindre tout le bois que tu as mis en place non ? à mois que tu ne veuilles obtenir un bois uniquement teinté et vernis .
Si tu peins, , pas besoin de mettre du lasure pour protéger le bois , je te conseille juste de passer une couche de fond dur , de laisser sécher, et de repasser un coup de papier de verre fin avant la mise en peinture.
Pour un bois teinté, une belle teinte à bois et du vernis marine suffise .
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: Chantier naval
En fait je pense lasurer la structure afin quelle soit protégé.
Le plancher , lui est enduit de résine et sera passé au gel coat puis une moquette extérieur sera collé à la néoprène.
La façade quand à elle , j'hésite encore... Soit peinture ou vernis.
L’intérieur de la coque sera repeint et je pense que pour trancher un peu une teinte couleur bois passera mieux.
Je suis également à la recherche d'infos sur le type de peinture a utiliser sur les coques en fibre.
Le plancher , lui est enduit de résine et sera passé au gel coat puis une moquette extérieur sera collé à la néoprène.
La façade quand à elle , j'hésite encore... Soit peinture ou vernis.
L’intérieur de la coque sera repeint et je pense que pour trancher un peu une teinte couleur bois passera mieux.
Je suis également à la recherche d'infos sur le type de peinture a utiliser sur les coques en fibre.
Re: Chantier naval
Un petit lien pour venir en aide au bricoleur acharné
http://www.nautix.com/Nautix/Nautix.nsf/VuPeintureFamille/efecb37aa53db081c125744800521da7!OpenDocument&Langue=Fr
http://www.nautix.com/Nautix/Nautix.nsf/VuPeintureFamille/efecb37aa53db081c125744800521da7!OpenDocument&Langue=Fr
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: Chantier naval
Reprise des travaux après une petite période d'inactivité.
J'ai remis mon petit roumain au boulot , tant qu'il fait ça il ne fait pas de conneries ailleurs Un pinceau et un peu de lasure ...
J'ai fait des profiles pour finir la bordure proprement en bois . Jean-Mi m'a été d'une aide précieuse car question bois je suis une bur**
Le profile sera fixé sur le pontage et recouvert de résine. Le petit profile a coté était un essai mais trop court.
Après je suis passé au plancher. Je l'ai fixé avec des vis a bois aux longerons.
Il y a une partie que je n'ai pas pu fixer à la perceuse car pas assez d'espace donc j'ai calé avec des bouts de tasseaux et enduit de résine avec du mat.
Après avoir fait les parties les plus inaccessible j'ai jointé les francs bords au plancher pour qu'il soit parfaitement solidaire de la coque et par la suite étanche.
J'ai aussi recouvert les vis de fibre et résine pour éviter l’oxydation.
Il me reste encore une partie à stratifier à l'intérieur de la soute et après je passe au pontage pour la 2ème couche.
J'ai remis mon petit roumain au boulot , tant qu'il fait ça il ne fait pas de conneries ailleurs Un pinceau et un peu de lasure ...
J'ai fait des profiles pour finir la bordure proprement en bois . Jean-Mi m'a été d'une aide précieuse car question bois je suis une bur**
Le profile sera fixé sur le pontage et recouvert de résine. Le petit profile a coté était un essai mais trop court.
Après je suis passé au plancher. Je l'ai fixé avec des vis a bois aux longerons.
Il y a une partie que je n'ai pas pu fixer à la perceuse car pas assez d'espace donc j'ai calé avec des bouts de tasseaux et enduit de résine avec du mat.
Après avoir fait les parties les plus inaccessible j'ai jointé les francs bords au plancher pour qu'il soit parfaitement solidaire de la coque et par la suite étanche.
J'ai aussi recouvert les vis de fibre et résine pour éviter l’oxydation.
Il me reste encore une partie à stratifier à l'intérieur de la soute et après je passe au pontage pour la 2ème couche.
Re: Chantier naval
J'ai comme une vague impression que l'ouverture approche ........Encore un peu d'huile de coude , et c'est dans la poche .....que dis je c'est sur l'eau
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: Chantier naval
Je viens de passer une période peu agréable car j'avais le dos coincé la semaine dernière et n'ai pas pu bosser.
Cloué à la maison à regarder mon bateau par la fenêtre sans pouvoir faire qq chose
Heureusement ça va mieux et j'ai eu du temps libre hier et aujourd'hui. Je ne vous dis pas ou j'ai passé mon temps ...
N'étant pas satisfait de ma finition pour la bordure de mon pontage , j'ai trouvé une autre solution que le profile en bois.
Du tube PVC cintré encastré dans la bordure.
J'ai chauffé du tube pour lui donner l'arrondi de la coque puis j'ai fait une saignée à la disqueuse sur toute la longueur.
Au préalable j'ai fait un test avec de la résine pour voir si ça accroche bien et avec 2 types de fibres différentes : mat et tissu tressé fin.
Le tissu donne un bel aspect pour la finition que je souhaite.
Voici ce cela donnera une fois en place. De plus ce petit rebord évitera de perdre du matos tombé à l'eau.
Pour la jonction franc bord / pontage j'ai emboité un tuve PVC de diamètre supérieur. Je l'ai chauffé pour lui donner une forme "carré" pour le coté coque. Une taille en biseau pour le coté esthétique à l'autre bout.

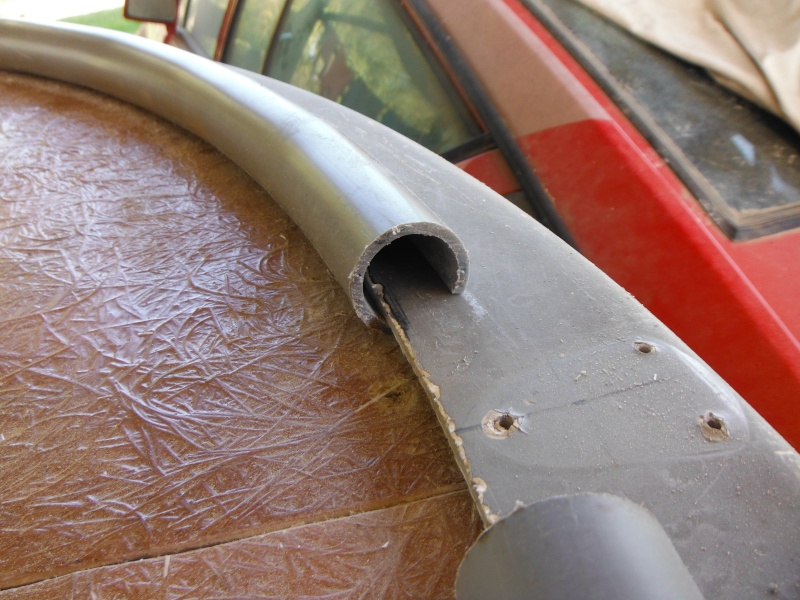

Vue sur l'encastrement du tube sur la coque
J'ai également ajouté une petite équerre fixée sur le franc bord et le bâti du pontage pour éviter toute flexion qui risquerai de déchirer le tissu qui recouvrira le PVC à la jonction.
Bon je risque de ne pas etre pret pour l'ouverture mais je n'en serai pas loin je pense ... De toutes façons je ne suis pas libre pour l'ouverture
Demain je continue !
Cloué à la maison à regarder mon bateau par la fenêtre sans pouvoir faire qq chose
Heureusement ça va mieux et j'ai eu du temps libre hier et aujourd'hui. Je ne vous dis pas ou j'ai passé mon temps ...
N'étant pas satisfait de ma finition pour la bordure de mon pontage , j'ai trouvé une autre solution que le profile en bois.
Du tube PVC cintré encastré dans la bordure.
J'ai chauffé du tube pour lui donner l'arrondi de la coque puis j'ai fait une saignée à la disqueuse sur toute la longueur.
Au préalable j'ai fait un test avec de la résine pour voir si ça accroche bien et avec 2 types de fibres différentes : mat et tissu tressé fin.
Le tissu donne un bel aspect pour la finition que je souhaite.
Voici ce cela donnera une fois en place. De plus ce petit rebord évitera de perdre du matos tombé à l'eau.
Pour la jonction franc bord / pontage j'ai emboité un tuve PVC de diamètre supérieur. Je l'ai chauffé pour lui donner une forme "carré" pour le coté coque. Une taille en biseau pour le coté esthétique à l'autre bout.
Vue sur l'encastrement du tube sur la coque
J'ai également ajouté une petite équerre fixée sur le franc bord et le bâti du pontage pour éviter toute flexion qui risquerai de déchirer le tissu qui recouvrira le PVC à la jonction.
Bon je risque de ne pas etre pret pour l'ouverture mais je n'en serai pas loin je pense ... De toutes façons je ne suis pas libre pour l'ouverture
Demain je continue !
Re: Chantier naval
Un sacré boulot de déjà fait !!! tu touche au but, il sera cool ton bateau
Jean-Marc 76- Messages : 98
Date d'inscription : 30/12/2012
Age : 61
Localisation : Dieppe
Re: Chantier naval
Pas de boulot aujourd'hui alors je m'en suis trouvé !
Ce matin j'ai préparé tous mes morceaux de tissu , poncé les tubes et le bord de coque ...
Et cet après midi j'ai tout stratifié pendant que ma fille était à la sieste
J'ai même commencé la 2ème couche de mat sur le pontage...
Dans la foulée , j'ai attaqué le gel coat sur le plancher. J'ai repris les mêmes dosages que la résine pour mon 1er essai.
C'est comme de la peinture épaisse à appliquer sauf que ça sèche beaucoup plus vite. Sec au toucher : 30min après
Je ferais peut etre une 2ème couche pour bien saturer la résine et la rendre étanche.
Ce matin j'ai préparé tous mes morceaux de tissu , poncé les tubes et le bord de coque ...
Et cet après midi j'ai tout stratifié pendant que ma fille était à la sieste
J'ai même commencé la 2ème couche de mat sur le pontage...
Dans la foulée , j'ai attaqué le gel coat sur le plancher. J'ai repris les mêmes dosages que la résine pour mon 1er essai.
C'est comme de la peinture épaisse à appliquer sauf que ça sèche beaucoup plus vite. Sec au toucher : 30min après
Je ferais peut etre une 2ème couche pour bien saturer la résine et la rendre étanche.
Re: Chantier naval
En congés pour la semaine, j'essai en vain de bosser sur mon bateau mais je suis toujours pris par autre chose...
Le WE dernier j'ai vu mon pote qui me fourni de l'alu gracieusement et j'en ai profité pour faire le plein.
Il m'en fallait pour faire mon support de moteur AV . Comme vous pouvez le voir , ils jettent "gros" dans son entreprise.
Voici les morceaux qu'il me faut pour faire mon support.
Pour ce faire j'ai assemblé le cornière et le U avec des vis "BTR" (6 pans creux)
Puis j'ai percé l'autre face du cornière pour le relier à la plaque d'alu qui elle sera fixé sur le pontage.
Coté plaque , j'ai choisi des vis BTR a tête fraisé pour les encastrer dans la plaque.
Voilà ce que ça donne sur le bateau.
Puis avec le moteur installé.
Bien sur je n'oublie pas mon pote. Merci Lolo
Le WE dernier j'ai vu mon pote qui me fourni de l'alu gracieusement et j'en ai profité pour faire le plein.
Il m'en fallait pour faire mon support de moteur AV . Comme vous pouvez le voir , ils jettent "gros" dans son entreprise.
Voici les morceaux qu'il me faut pour faire mon support.
Pour ce faire j'ai assemblé le cornière et le U avec des vis "BTR" (6 pans creux)
Puis j'ai percé l'autre face du cornière pour le relier à la plaque d'alu qui elle sera fixé sur le pontage.
Coté plaque , j'ai choisi des vis BTR a tête fraisé pour les encastrer dans la plaque.
Voilà ce que ça donne sur le bateau.
Puis avec le moteur installé.
Bien sur je n'oublie pas mon pote. Merci Lolo
Re: Chantier naval
t'en a du pot toi d'avoir de l'alu à volonté.......mon cochon t'es bien nourri
Si j'avais eu ça pour faire mon support moteur avant sur ma barque , elle pèserais surement moins lourd sur la balance .
Si j'avais eu ça pour faire mon support moteur avant sur ma barque , elle pèserais surement moins lourd sur la balance .
JEAN MI- Messages : 771
Date d'inscription : 03/05/2012
Age : 72
Localisation : Garons 30128 a 10km de Nîmes
Re: Chantier naval
Arf ! Je ne peux pas avoir tout ce que je veux en alu et qqs fois il faut passer commande assez longtemps à l'avance mais je reconnais qu'il me sort une bonne épine du pied.
C'est un échange de bons procédés . En échange j'ai bossé chez lui tout le we a faire du terrassement. Je ne sais pas qui est gagnant au change ...
C'est un échange de bons procédés . En échange j'ai bossé chez lui tout le we a faire du terrassement. Je ne sais pas qui est gagnant au change ...
Page 4 sur 6 • 1, 2, 3, 4, 5, 6
Page 4 sur 6
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
