FABRICATION D'UN LEURRE TYPE CRANCK BAIT

Aller en bas

FABRICATION D'UN LEURRE TYPE CRANCK BAIT Empty FABRICATION D'UN LEURRE TYPE CRANCK BAIT

Message par JEAN MI Sam 5 Mai - 19:04

Traçage du leurre « vue de profil » Etape 1

Sur un morceau de papier millimétré
Tracer un rectangle de 8 cm sur 3 cm
Comme le montre la photo n° 1

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0017yn

Tracer un arc de cercle à l’intérieur et sur le haut du rectangle
Comme le montre la photo n° 2

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0026xk

Tracer un arc de cercle à l’intérieur et sur le bas gauche du rectangle

Comme le montre la photo n° 3
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0036vn

Tracer un arc de cercle pour finir la queue du leurre

Comme le montre la photo n° 4
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0044iz

Faire un petit arc de cercle pour arrondir le nez du leurre

Comme le montre la photo n° 5
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0058eg

A l’aide d’un feutre repasser le contour du dessin
Comme le montre la photo n° 6
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0065eq

Nota : Ne jeter pas les dessins, ils vous serviront dans les prochaines étapes

Etape 2 Vue de dessus et de dessous

Tracer un rectangle de 8 cm sur 2 cm
A l’intérieur, tracer un arc de cercle
Comme le montre la photo n° 8
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0080ki

Tracer un autre arc de cercle plus petit
Comme le montre la photo n° 9
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0094gq

Pour terminer le dessin, tracer les traits
Comme le montre la photo n° 10
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0107fo

A l’aide d’un feutre, repasser le contour du dessin
Comme le montre la photo n° 11
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0117dt1

Etape 3 Transfert et gabarit

Sur du papier calque transparent.
Reproduire la vue de profil, et la vue de dessus et dessous.
Redessiner celles-ci sur un morceau de carton fort, et découper les deux vues qui vous serviront de gabarit.
Comme le montre la photo n° 12
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0127iy

Etape 4 Reproduction du leurre sur le bois

Découper deux morceaux de bois
(De votre choix) de 8 cm sur 4 cm sur 1 cm
Comme le montre la photo n° 13
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01310

A l’aide du gabarit « vue de profil » reproduire sur les morceaux de bois le contour du leurre. Faites des repères au feutre sur le gabarit et les morceaux de bois, pour que le dessin soit correctement positionné sur toutes les faces des bois
Comme le montre la photo n° 14 – 14 (1) – 14 (2)
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0143su
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01419zx
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01429ju

Etape 5 Assemblage provisoire du leurre

Afin de découper correctement le leurre sur ces deux parties, il est conseillé de coller provisoirement celles-ci entre elles, soit avec du double face, ou de la colle thermo fusible
Comme le montre la photo n° 15
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0158ef

Etape 6 Découpe du leurre

A l’aide d’une petite scie, couper un maximum de parties inutiles, en ayant pris soin de marquer celles-ci avec un feutre
Comme le montre les photos n° 16
et 16 (1)
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0163sc

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01614hs

Avec un cutter éliminer le restant du bois, en respectant le contour du leurre

Comme le montre la photo n° 17
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0176hi

A l’aide d’un papier de verre grain 180, terminer les contours du leurre correctement

Comme le montre la photo n° 18
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0186yo

Avec le gabarit « vue de dessus et dessous » tracer les formes longitudinales du leurre
Comme le montre les photos n°
19 -19(1) -19(2)-19(2) bis
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0196sm
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01916gm
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01926vp
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 01934ej

Avec un cutter couper les parties hachurées
Comme le montre la photo n° 20
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0209eg

Tracer un trait sur tout le pourtour du leurre, à 2 millimètres des bords
Comme le montre la photo n° 21
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0214zo

Découpé au cutter les profils droit et gauche
Comme le montre la photo n° 21 (1)
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 02116sb

video découpage https://www.dailymotion.com/fouras/video/x8t4r_decoupage-021-video

Etape 7 Finition et ponçage

Utiliser du papier de verre grain 180, afin d’arrondir et donner la forme définitive au leurre. Terminer la finition du ponçage avec un papier de verre grain 400 Comme le montre la photo
n° 22
vidéo ponçage https://www.dailymotion.com/fouras/video/x8t5e_finition-022-video

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0227zq

Etape 8 Traçage de la position de la bavette.

En vous aidant de la vue de profil sur le papier millimétré, tracer l’axe du leurre
(milieu de rectangle 8cm sur 3 cm)
Comme le montre la photo n° 23
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0232kg

A l’aide d’un rapporteur, tracer l’angle que vous désirez donner à la bavette en sachant que, plus l’angle serras élevé, moins le leurre plongeras en profondeur.
Exemples :
0° = l’axe du leurre, celui-ci plongeras environ à 5mètres 40
10° environ 4 mètres 80
20° environ 4 mètres 30
30° environ 3 mètres 70
Comme le montre la photo n° 24
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0248ha

Pour tracer cet angle, il faut tenir compte que la bavette doit être fixer à l’intérieur du leurre. Il faut donc prévoir un retrait de 2 cm à intérieur du leurre, et tracer l’angle à partir de ce retrait.Reproduire cet angle sur un calque, qui vous permettra de le reproduire sur les faces internes du leurre.
Comme le montre les photos n° 24 et 25
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0256ft

A l’aide d’une petite scie, faire l’encoche de la bavette .Prendre en compte l’épaisseur de la lame avec l’épaisseur de la bavette
Comme le montre les photos n° 26 et 26 (1)
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0260cw

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 02615je

Etape 10 Confection de la bavette

Selon le gabarit de votre leurre, vous pouvez confectionner deux types de bavettes, en utilisant toutes sortes de plastique. Choisir un plastique rigide.
Si votre leurre n’est pas aux mêmes dimensions que le modèle présenté plus haut, utiliser le schéma de la photo n° 27
Faites des essais sur votre leurre avec une bavette en papier
Comme le montre la photo ci contre
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0278en


Si le gabarit de votre leurre est aux mêmes dimensions que le modèle présenté plus haut, utilisé le schéma de la bavette
Photo n° 28
Faites des essais sur votre leurre avec une bavette en papier
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0285kc

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 28_110

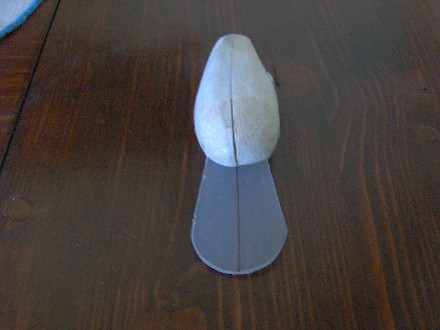

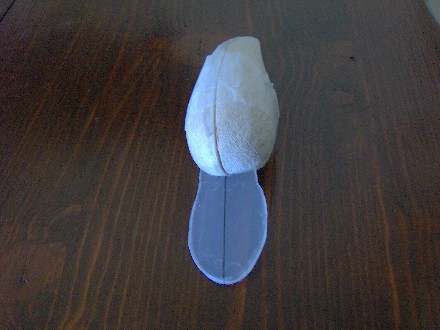

Dessiner, puis découpé votre bavette dans le plastique. Mettre la bavette en position sur le leurre provisoirement Comme le montre les photos ci dessous
photos N° 29 ..30..et 31
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0294or

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03010

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03110

Etape 11 Fabrication et mise en place de la monture

Sur un morceau de bois dur, reproduire la forme du leurre. Dessiné la monture, en tenant compte de la bavette.
Mettre en place des pointes « sans tête », aux endroits ou la bavette fait des courbes
Comme le montre les photos n° 32 et 33
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0329bs

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03310

En vous aidant de pinces diverses,
Plates, coupantes, à becs ronds.
Réalisé la monture avec de la corde à piano 60/100
Comme le montre les photos n° 34 et 34 bis
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03410

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 034-210

Avec du fil de laiton ou de cuivre, ligaturer la monture pour la consolider.
Photo n° 35
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03510

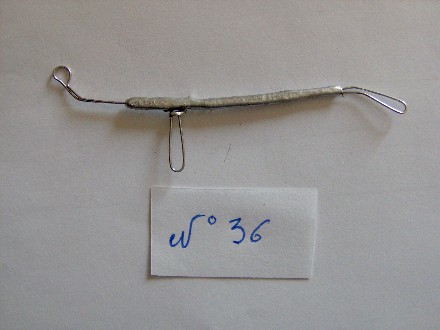

Il est recommandé de couvrir la monture avec un peut d’étain, a l’aide d’un fer à souder. C’est le début d’un petit lestage du leurre. La monture restera solidaire du fil en cas de rupture du leurre.
Photo n° 36
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03610

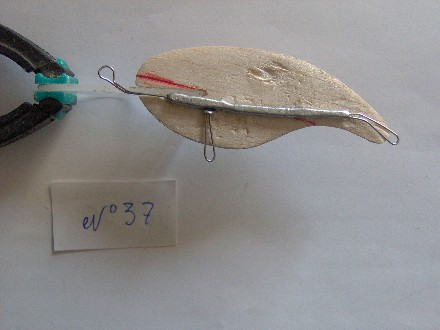

Mettre la monture en position sur le leurre avec la bavette
Tenir compte de la position de la boucle d’accrochage de la monture, qui rentrera dans la bavette par le dessous de celle-ci
Photo n° 37
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03710

Tracer l’emplacement de la bavette sur les deux faces du leurre
Photo n° 37 bis
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 037-110

Faire une fente dans la bavette, dans le sens de la longueur, à hauteur de l’introduction de la boucle d’accrochage de la monture. La meilleure solution pour exécuter cette fente, est de faire une boucle identique à la monture dans un reste de corde à piano, de chauffer celle-ci à la flamme. Vous obtiendrez une fente propre et nette
Photo n° 38
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0388jv

Finir de creuser l’emplacement de la monture dans les deux faces du leurre
Photo n° 39
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0396rk

Mettre correctement celle-ci en place
Photo n° 39 bis
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 03912yl

Etape 12 Bruitage

Si vous désirez mettre des billes bruiteuses

Prendre une cartouche d’encre de stylo vide, introduire des petites billes d’acier, en rapport avec le diamètre intérieure de la cartouche. Couper la cartouche en laissant un petit espace pour l’animation des billes.Fermer l’extrémité avec un petit capuchon de stylo, ou du silicone.

Photo n° 40
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0401br

Mettre en place la cartouche le plus possible sur l’arrière du leurre, en tenant compte de laisser un espace pour le lestage du leurre sur l’avant .Pour cela, creuser les deux faces du leurre. Vous pouvez achetez des « rattles » directement en magasin, si vous n’avez pas de billes.Photo 41
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0419wq

Etape 13 Lestage du leurre

Avant toute chose, il vous appartient de déterminer si vous désirez un leurre coulant, en suspension ou flottant.
Vous déterminerez le poids exact du lest en effectuant les tests ci-dessous.
La forme du lest sera en fonction de la place disponible laissée sur l’avant du leurre.
Vous pouvez choisir de mettre une olive « longue ou courte », une chevrotine, ou un lest de votre choix

Après avoir mis en place à l’intérieur du leurre, bavette, billes sonores, et monture.
Assembler le leurre à l’aide de quelques points de colle thermo fusible, mettre un scotch sur les parties longitudinales du leurre.
Comme le montre les photos ci contre
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0428ip


FABRICATION D'UN LEURRE TYPE CRANCK BAIT 04216so
Prendre un film de papier alimentaire,
et envelopper le leurre dedans pour le rendre étanche un maximum
Comme le montre la photo n° 43
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0439rl
A l’aide d’un fil de pêche fin,
noué ensemble tous les éléments de lestage « olive, triples, anneaux » Fixer le tout sous le leurre
Comme le montre la photo n° 44
FABRICATION D'UN LEURRE TYPE CRANCK BAIT 0447fe

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150621041


Pour une chevrotine, fixer celle-ci directement sur la boucle d’accrochage avec les éléments
Photo n° 44 (1)

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150621119

Faites des testes dans une piscine, une baignoire, ou un lavabo, pour ajuster le poids du lest.
Comme le montre la photo ci contre

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150623327

Etape 14 Assemblage définitif

Creuser les deux faces du leurre pour introduire le lestage
Comme le montre la photo n° 45

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150621375

Après avoir mis correctement tous les éléments intérieurs en place. Assembler les deux parties du leurre avec de la colle « epoxy cristal », sans oublier de constituer le dessous de la bavette avec celle-ci.
Comme le montre la photo n° 46

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150621435

Après avoir poncé le leurre correctement, vernir celui-ci avec deux ou trois couches de vernis marine en ponçant entre chaque couches avec du papier de verre grain 180.
Vous pouvez également plonger le leurre directement dans le vernis, mais attention aux bulles d’air qui se forment, et qui risquent de sécher en même temps que celui-ci. Si vous optez pour la dernière solution, plonger le leurre dans le vernis en allant doucement, idem pour le sortir.
Comme le montre la photo n° 47

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150621960

Etape 15 Décoration

Voici quelques photos de mon leurre une fois terminé. Vous êtes libre de faire le votre à votre goût.
Une fois la décoration terminée, vernir à nouveau le leurre comme indiqué « page 18 ».

Mettre en place les anneaux brisés et les triples de votre choix

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150622202

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150622238

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150622268


Ne pouvant pas mettre de vidéos, pour vous montrer la nage du leurre, voici juste une petite photo de la flottabilité de celui ci

FABRICATION D'UN LEURRE TYPE CRANCK BAIT 1150622340


Si vous désirez voir les vidéos de la nage du cranck, MP moi , en me donnant votre adresse email, je peux vous les faire parvenir

Bon bricolage, et bonnes journées au bord de l’eau
JEAN MI
